Tour du projet

Le tour du projet en moins de 5min.

But du projet​

Le but du projet est double :

  • Réaliser une démonstration à visée pédagogique adaptée à un public collége/lycée sur le thème des systèmes embarqués / Internet des Objets sur le quel ils peuvent s'identifier

  • Préparer le terrain pour la création de Travaux Pratiques en lien avec le Protocole LoRaWAN® et l'Internet des objets

De quoi est constitué le projet​

  • De cartes de tests dits "End Devices", équipées de plusieurs capteurs (Accéléromètre, gyroscope, magnétométre ...) qui constituent la partie "systèmes embarqués" de la démonstration. Qui sont installés directement sur le mannequin. ESP32 programmable en C.

  • De la baie Did@LoRaWAN avec la gateway LoRaWAN et le serveur de 'traitement' (Network Server) et le serveur 'd'affichage' (Application Server). Logiciel ChirpStack (Network Server) et Node-red (Application server)

  • D'une application web basé sur Threejs et sur mannequin.js (travail open source sous GPL-3.0) de Boytchev.

Démonstration réalisée​

Le but de cette démonstration est d'équiper une personne de 2 à 3 accélérométres au niveau du torse, des cuisses et optionellement des tibias. Ces accéléromètres pourront ainsi nous donner l'angle absolue (par rapport à l'axe terrestre) que prennent le torse et les jambes de la personne.

Cela fait, nous pouvons connaître la position dans l'espace d'une personne, agée par exemple, et transmettre cette information à, par exemple, un centre d'aide à la personne.

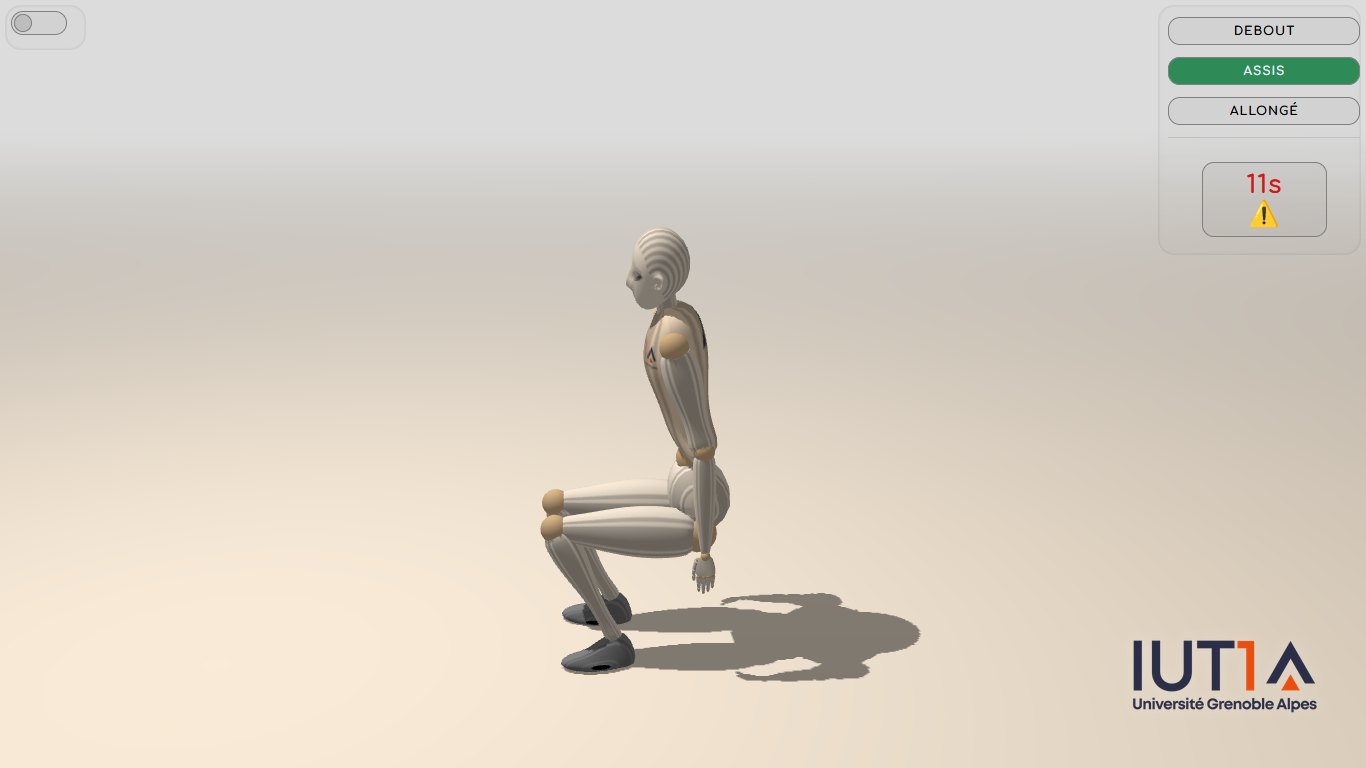

Exemple - Application Web

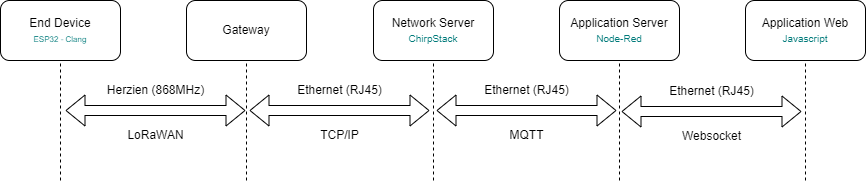

Chaîne de transmission​

Schema chaine communication
